Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Tipe: | Peralatan Stringing Saluran Transmisi Penarik Hidraulik | Max menarik gaya intermiten: | 150kn |
|---|---|---|---|
| Kecepatan traksi kontinu maks: | 5 km / jam | Kecepatan putar saat torsi maksimum: | 1500 r / menit |
| Tekanan kerja sistem: | 12MPa | Tegangan sistem: | 24V |
| Cahaya Tinggi: | Peralatan saluran transmisi hidrolik,Peralatan Merangkai Saluran Transmisi Pendingin Udara |
||

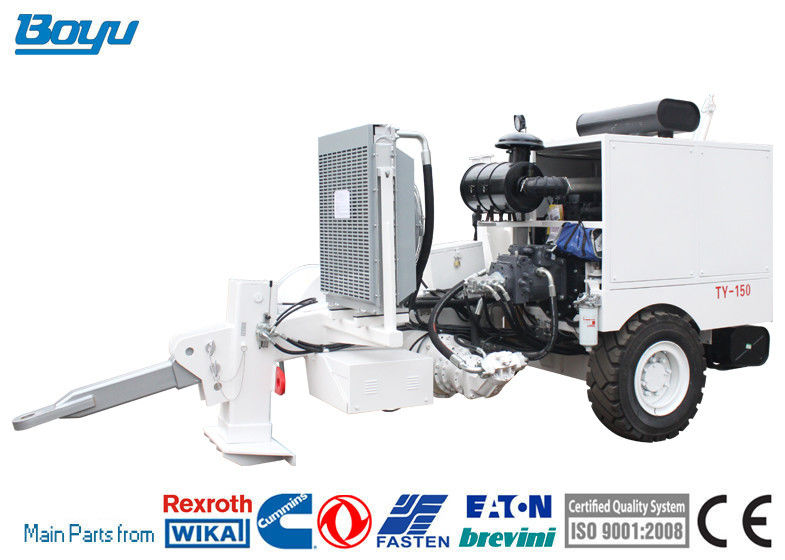

Peralatan Merangkai Saluran Transmisi Metode Pendinginan Penarik Hidraulik Pendinginan Udara Paksa
|
Parameter struktur Diameter roda tarik: 600mm Nomor alur: 9 Diameter maksimum tali penarik yang berlaku: 26mm Berat: 6600kg Dimensi keseluruhan (panjang * lebar * tinggi): 4800 * 2350 * 2470 mm Mode pengangkatan: satu titik |
Mesin Jenis: Cummins 6CTA8.3-C260 Model: Mesin diesel empat langkah bertekanan enam silinder tipe lurus Diameter silinder * langkah: 114 * 135 mm Total keluaran udara: 8,3 L. Kecepatan terukur: 2200 r / mnt Nilai daya (daya satu jam): 194 kw Torsi maksimum: 1135Nm Kecepatan putar saat torsi maksimum: 1500 putaran / menit Tingkat konsumsi bahan bakar (uji bench): 238g / kw.h Metode pendinginan: pendinginan udara paksa |
|
Sistem elektrik Tegangan sistem: 24V Aki: Penyalaan listrik 24V |
|
|
Parameter kinerja teknis utama Max gaya tarik intermiten: 150kN Kekuatan tarik kontinu maks: 120 kN Kecepatan terkait: 2,5 km / jam Kecepatan traksi kontinu maks: 5 km / jam Gaya tarik yang sesuai: 60 kN |
Sistem penggerak Sistem penggerak hidraulik sirkuit tipe tertutup menyesuaikan kecepatan melalui pompa pendorong hidraulik dengan perpindahan variabel dua arah, mengurangi kecepatan melalui roda gigi planet, dan menggerakkan roda penarik untuk berputar ke arah positif dan negatif melalui penggerak terminal roda gigi tingkat pertama. Mode pendinginan: pendinginan paksa |
|
Pompa utama Model: pompa plunger dua arah pelat cam miring (German Rexroth) Ketik: A4VG250EP4DT1 / 32R-NSF02F021 Pengurang kecepatan Model: pengurangan roda gigi planet dua tingkat (German Rexroth dibuat oleh pabrik investasi tunggal Beijing) Ketik: 310 L2 Rasio reduksi: 21,8 Tekanan respons rem: 2.5Mpa |
Sistem hidrolik jalur oli bantu Kecepatan throttle perpindahan konstan tipe terbuka yang mengatur sistem hidraulik disuplai oli oleh pompa roda gigi dan mengontrol pendinginan cairan oli dan mengangkat braket ekor pengangkat dari seluruh sistem hidraulik melalui katup arah dan katup bola yang dioperasikan dengan tangan. Tekanan kerja sistem: 12Mpa Pompa roda gigi dupleks: 1PF2G2-4X / 016 + 014RR20MRL Motor kipas: GM5-12-1FE13-S-20 Mengangkat motor: J2K-305 Silinder oli ekstensi lengan: 3TG110 × 250 Radiator: B5024 |
|
Motor hidrolik Model: motor plunger runcing perpindahan konstan dua arah sumbu miring (German Rexroth) Ketik: A2FE180 / 61W-VZL106 |
|
Aturan operasi yang aman
Hanya mereka yang paham dengan aturan pengoperasian yang aman dan persyaratan perawatan dari penarik tipe dan menerima pelatihan profesional yang diizinkan untuk mengoperasikan penarik.
1. Operator penarik dan penarik harus saling berkomunikasi untuk menghindari penarik mulai bekerja dalam kondisi pengoperasian penegang bukan peletakan tegangan dan menyebabkan kecelakaan serius.
2. Saat penarik bekerja, dilarang operator berhenti mengoperasikan atau meninggalkan penarik.
3. Saat mengoperasikan penarik, Anda harus mengontrol pegangan dan mengatur tekanan dengan lancar dan mantap dan menghindari kekerasan yang berlebihan dan kekuatan yang cepat serta operasi yang brutal.
4. Hindari penggunaan penyangga mesin untuk mengerem.
5. Setelah memulai penarik, periksa meteran apakah beroperasi secara normal;berhenti untuk memeriksa apakah tidak normal.
6. Saat penarik bekerja, amati setiap penunjuk secara terus menerus;suhu air mesin harus tidak lebih dari 95 ℃;Temperatur oli hidrolik tidak boleh lebih dari 85 ℃;Tekanan pengangkat braket ekor tidak boleh lebih dari 12Mpa;Tekanan rem harus tidak kurang dari 3,5Mpa dan tidak lebih dari 6Mpa.Jika tidak, mesin harus segera dihentikan untuk pemeriksaan.
7. Tekanan setiap katup pengaman harus diatur sebelumnya, hindari penyesuaian acak dengan segala cara!Jika kecelakaan, misalnya, penarik gagal bekerja, disebabkan karena penyetelan katup tanpa izin, itu akan membawa Anda banyak masalah dan kerugian.
8. Saat penarik beroperasi, kecepatan putar mesin tetap di atas 1800r / menit untuk mempertahankan tenaga yang lebih tinggi dan mencegah panas berlebih oli hidrolik.
9. Dalam kondisi operasi mengemudi, perubahan arah mengemudi dari penarik harus dilakukan setelah roda berhenti sepenuhnya.
10. Saat penarik beroperasi, larang pengisian oli dan perbaikan;Saat perlu perbaikan, matikan mesin, selain rem yang bisa diandalkan.
